【培训内容】：

三菱Q系列高级班：毕业后能够独立完成中大型自动化PLC项目设计编程，由深控工控专家现场讲解，实操设备编程。
PLC课程内容	Q系列基本指令、顺序SFC编程、FB程序块、数据处理、模块化设计、高速计数、子程序运用、中断处理、模拟量编程、PID控制。
网络通信课程	串口通信、MODBUS通信、CC-Link现场总线、H网络光纤通信、工业以太网通信。
步进伺服定位	回原点、相对/绝对、直线/斜线/圆弧插补控制、QD75P4/D4插补4轴、QD77MS16光纤插补16轴定位。
变频器的应用	面板调试、外部段子、模拟量控制、恒压供水、MODBUS/CC-LINK通信控制。
编码器的应用	配合高速计数器定位，测速、水位显示、角度控制等。
上位机的组态	MCGS组态软件应用，基本元件、画面设计、动画连接、报警处理、密码设计、配方应用、脚本程序、数据报表、系统组态。
远程APP监控	互联网FBox远程模块、网络配置【以太网、WiFi、4G】、手机APP远程监控、远程穿透上/下载、报警记录、历史数据、短信推送、远程锁机。
电气CAD课程	电气版CAD、图框设计、电气控制柜、项目图纸设计。

【培训目的】：
三菱Q系列高级班是专门为有基础或者直接从事自动化工作多年开设的一个培训班。高级班学习的内容非常之多，非常之全面。高级班的内容适合用于开发中大型系统，适用于做中大型网络通讯设计，学习完三菱Q系列高级班就能够直接独立的完成自动化项目的设计与编程。
【培训对象】：
高中生、大学生、初级电工、中级电工、高级电工、电气维护人员、设备维修人员、机械设计人员、高级技师、程序设计人员、
【培训优势】：
1、单人单台电脑、单人单台设备、独立操作、老师课堂上讲完理论部分直接通过实验操作设备、进行编写程序。
2、每月定期开班、所有学习的学员课程进度都是统一的，课堂上有关技术的话题大家都可以互相讨论，互相研究，技术只有交流才会进步。
3、所有的设备全天候开放，白天班的学员晚上可以过来继续做实验，做练习，晚上的学员白天可以过来做实验，做练习，实验过程中不懂的老师给予现场解答。
4、对结业学员免费的提供推荐就业，确保与所学习的专业对口，让我们的学员直接从事自动化编程工作。
5、对结业的学员免费提供终身的技术支持。
6、可以免费试听！包学会为止！【毕业后达不到理想效果的，可以免费反复学习】
【开班时间】：
白班：周一至周五 8:30-12:00 14:00-17:30 约35天
周日班：周日一天 8:30-12:00 14:00-17:30 约5个月
晚班：周一至周五 19:00-22:00 约3个月
三菱高级班费用：6500元
【详细课程内容】：
第一部分：三菱Q系列硬件
1．自动化系统概论，Q系列PLC产品介绍。
2．三菱Q系列PLC的硬件结构、及扩展方式。
3．三菱Q系列PLC工作原理及模块硬件接线。
4．三菱Q系列编程软件、仿真软件使用。
5．三菱Q系列PLC的硬件组态及寻址方法。
6．三菱Q系列 PLC上载、下载程序操作。
7. 三菱Q系列 PLC存储区的分配。
8．三菱Q系列PLC模块的硬件接线及I/0分配
9．PLC硬件电气图设计。
第二部分：三菱Q系列 PLC 软件详解
1. 三菱Q系列 PLC软件安装。
2. 三菱Q系列 PLC使用指南软件设定。
3. 三菱Q系列 PLC 项目结构、项目文件。
4. 三菱Q系列 PLC 符号表使用。
5. 三菱Q系列 PLC硬件组态网络配置。
6. 三菱Q系列 PLC编程接口设置。
7. 三菱Q系列 PLC 模拟器使用
第三部分：几种常用进制的类型及结构
1. 二进制、八进制、十进制、十六进制
2. BCD码的二进制码与BCD码的十进制码
3. 进制之间的转换练习
第四部分：数据的存储结构
1. 位类型地址Bits
2. 字节类型地址Byte
3. 字类型地址Word及整数INT
4. 双字类型地址Dword及双整数DINT
5. 浮点数类型地址Real
6. 各类型地址之间的转换及相互关系
7. 深控自动化培训案例详解实践练习
第五部分：菱Q系列PLC基本指令及顺控编程
位逻辑操作指令
1.常开触点、常闭触点、线圈指令
2.上升沿、下降沿
3.置位、复位、交替指令
4.三菱SFC顺序功能图的创建流程。
5.三菱SFC程序的配置及控制指令的应用
6.三菱SFC的转移条件，串行、选择分支、并行分支及跳转
7.位逻辑指令项目编程练习，实操调试操作
8.小车来回运料控制系统。
9.远程与本地启动多台电机控制系统。
定时器指令
1.接通延时定时器
2.断开延时定时器
3.断电保存延时定时器
4.定时器项目试题编程练习，PLC上调试操作。
5.交通灯控制程序。
6.彩灯顺序控制系统。
7.喷泉控制系统。
8.两种混合液体控制系统。
计数器指令
1.32位增/减计数器指令
2.16位增计数器指令
3.案例详解操作练习
4.控制舞台灯闪烁计数
5.控制自动售货机系统
数据传送MOV指令
整数的四则运算指令
1.加指令、减指令、乘指令、除指令
2.递增、递减指令
3.配合传送指令，编程练习运算，在PLC上操作调试
4.小灯循环闪烁控制系统
浮点数运算
1.浮点数的加减乘除指令
2.浮点数的自加自减
比较指令
1.整数的比较指令讲解
2.浮点数的比较指令
3.比较指令控制交通灯
4.比较指令控制喷泉
转换指令
1.整数与浮点数的转换FTL
2.浮点数与整数的转换INT
数据移位指令
1.整数右循环指令ROL
2.整数左循环指令ROR
逻辑指令
1.整数逻辑与运算指令WAND
2.整数逻辑或运算指令WOR
3.整数逻辑异或运算指令WXOR
第六部分：用户程序结构及类型
1.主程序、子程序、中断子程序。
2.初始程序、扫描程序、待机程序、恒定周期程序
3.程序类型切换 PSCAN、PSTOP、POFF指令
4.结构化FB程序块形参、实参与全局变量、局部标签的创建
5.结构化FB程序块的应用及调用讲解。
6.控制多台电机启停FB块案例详解操作练习
7.编写多功能公式结构化FB程序块
第七部分：中断组织块及高速计数模块
1.时间日期中断组织块
2.延迟中断组织块
3.定时循环中断
4.高速计数器模块QD62与编码器之间的应用
5.编码器跟高速计数器实现角度、速度、位置控制
第八部分：模拟量编程的应用
1.模拟量的类型及如何选型
2.量模块的扩展、地址分配
3.模拟量模块的硬件电气图设计
4.模拟量模块Q64AD/Q64DA/Q64RD的应用
5.流量、温度、压力等模拟量的设计及应用
6.独立编写模拟量功能块
7.三菱Q系列PID的设置与调节
8.电流电压同时存在时候如何使用
第九部分：Q系列QD75P4/D4(插补4轴)及QD77MS16(光纤插补16轴)定位
1.三菱Q系列定位模块的特性、与步进/伺服电机配套及参数设置
2.QD75/QD77MS模块与步进/伺服电机的硬件接线及外围信号连接
3.QD75/QD77MS内部I/0、缓冲区及实现定位控制的参数设定
4.根据实际机构计算伺服系统的电子齿轮比及定位脉冲的计算方法
5.QD75/QD77MS的JOG手动控制模式启动步进/伺服电机的编程实例
6.QD75/QD77MS的OPR回原点控制模式启动步进/伺服电机的编程实例
7.QD75/QD77MS模块定位数据及块启动数据的配置控制步进/伺服电机
8.QD75/QD77MS模块控制多轴步进/伺服电机的直线、斜线、圆弧插补控制
9.QD75/QD77MS控制伺服三轴定位设备案例讲解【实操伺服三轴设备编程】
10.QD75/QD77MS控制六轴机械臂设备案例讲解【实操六轴机械臂定位控制编程】
11.三轴/六轴定位设备案例讲解【点胶机、螺丝机、五角星、圆弧、轨迹、LOGO图标、任意定点、矩形阵列】
12. ★点击观看设备实操视频案例 >>>
第十部分：三菱Q系列通讯/CC-LINK总线通信/工业以太网通信
1.总线安装技术。硬件使用指南。
2.三菱Q系列CC-LINK网络的构成。
3.三菱Q系列PLC之间的CC-LINK主从通信
4.三菱Q系列PLC跟三菱FX系列的PLC之间的CC-LINK通信
5.三菱Q系列PLC和变频器之间的CC-LINK通信
6.三菱Q系列PLC与远程I/0之间的CC-LINK通信
7.三菱Q系列MODBUS通讯模块QJ71MB91跟仪表通信
8.三菱Q系列H网络的构成〈光纤环路通信〉
9.三菱Q系列H网络PLC之间管理站与常规站之间的通信
10.三菱Q系列H网络远程主站与远程I/O站之间的通信
11.三菱Q系列以太网模块QJ71E71-100的应用
12.三菱Q系列以太网模块QJ71E71-100与组态软件之间的通信
13.三菱Q系列PLC之间的以太网通讯案例讲解。
14.三菱Q系列RS485/RS422模块QJ71C24N-R4与智能设备间的通信。
15.三菱Q系列以太网模块通过路由器实现无线上/下载程序
第十一部分：互联网模块手机APP远程监控
1.互联网FBox远程通信模块的硬件介绍
2.互联网FBox可用的网络配置【以太网/WiFi/4G卡】
3.电脑客户端及手机APP远程监控PLC数据
4.远程穿透功能一键上/下载PLC程序
5.支持远程设备的报警记录及历史数据
6.支持设备故障的短信推送及远程锁机功能
第十二部分：触摸屏HMI系统编程与调试
1.触摸屏的名牌、分类、选型。
2.常用的几种按钮的做法。
3.指示灯的做法。
4.报警指示灯的做法。
5.页面的设计规范。
6.数值输入框。
7.数值显示框。
8.报警功能讲解。
9.背景设计、多画面显示、切换。
10.数据记录、历史数据记录、数据归档。
11.报警记录报警历史记录。
12.历史曲线显示。
13.配方设计。
14.用户管理权限及密码设计。
15.上载与下载。
16.触摸屏与PLC之间的串口连线。
17.触摸屏与Q系列以太网模块连接。
17.多种混合液体搅拌控制页面设计。
18.交通灯控制页面设计。
19.指针的案例讲解。
20.报表编辑打印报表
21.配方报表报警报表
第十三部分：MCGS /组态王上位机组态讲解
1.安装软件、创建项目
2.MCGS项目管理器的结构、菜单栏
3.工具栏中的按钮应用
4.变量管理器
5.过程变量、内部变量、变量组的应用
6.创建过程变、内部变量
7.如何启动图形编辑器
8.图形编辑器的起始画面
9.图形编辑器的基本设置
10.使用画面、使用对象、使用控件
11.过程画面动态化
12.创建页面布局
13.通讯 - 基础
14.MCGS通讯 - 原理
15.画面设计规范
16.组态用户管理器
17.用户菜单、授权概述
18.On/Off开关的切换显示
19.窗口切换、图片的插入及切换
20.画中画组态、结构变量及画面模板
21.控件使用技巧、面板使用实例
22.组合框、复选框及选项组
23.报警画面设计
24.密码保护
25.历史数据及数据报表
26.配方设计应用
27.脚本调试与诊断、MCGS通信诊断方法
28.通过MCGS与三菱FX系列的通讯
29.通过MCGS与三菱Q系列的串口通信
30.通过MCGS与三菱Q以太网模块通信

深控PLC培训中心全程实操设备教学，课堂上讲完的理论直接通过PLC自动化设备进行编写程序调试。只有学员自己去操作设备编程，才能学到真正实践性技术，相信在深控毕业后我们都能够独立完成自动化项目设计，成为电气工程师。

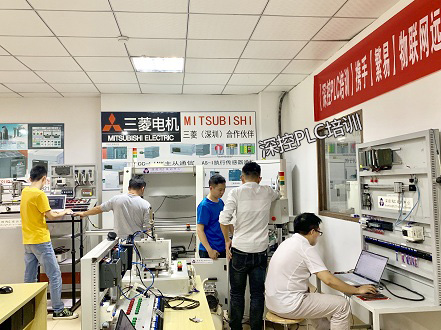

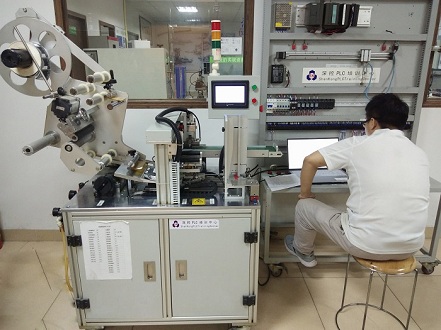

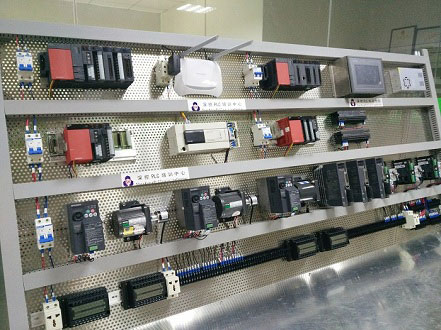

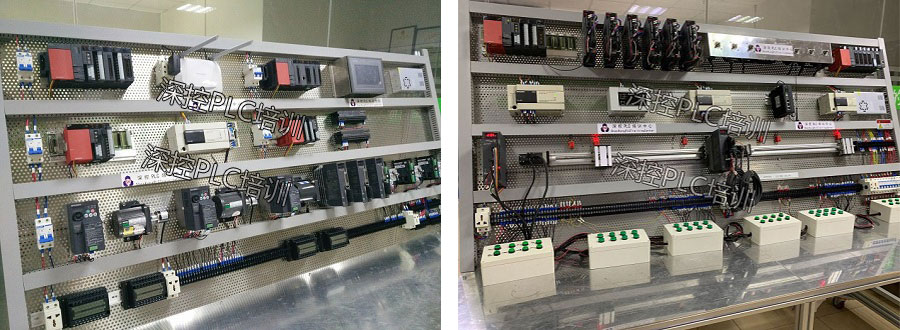

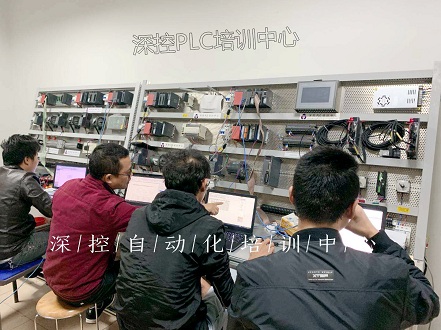

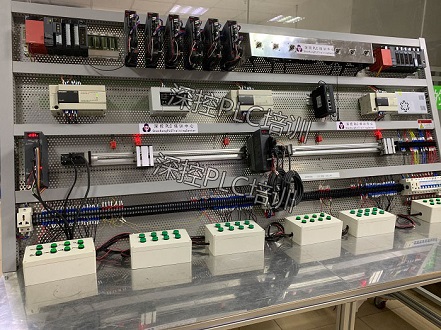

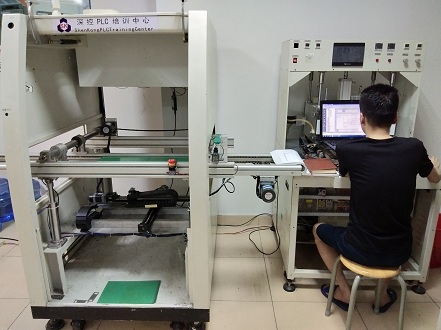

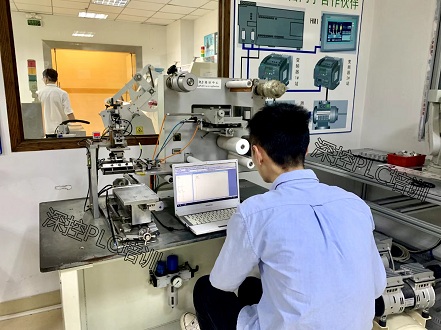

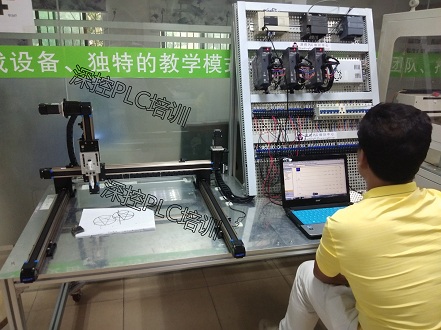

【培训现场一教学设备一学员风采】:
